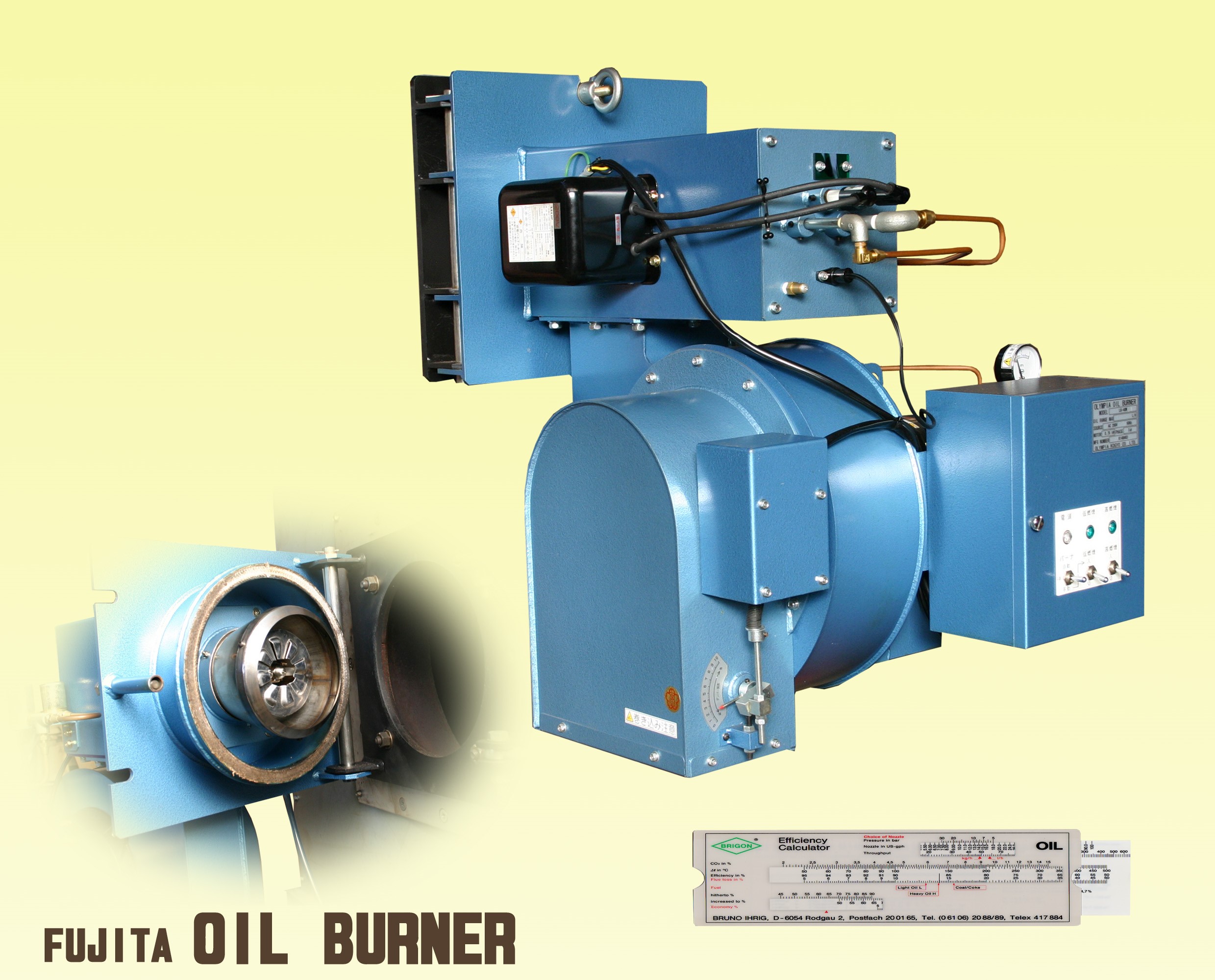

熱が活きる！ 　CO₂削減に！　高性能ターボバーナー　FTB　

　　火炉屋がオリンピア工業とコラボしたオイルバーナー。ホコリに強く、安定性、耐久性が抜群。

　　パーツ一点一点へのこだわり。要所ステンレス使用。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

【省エネこだわり機能】

①　エアフィルター無しで使用します。 お茶製造のバーナーにも。

空気量が低下しないので、適正な燃焼比率（排ガスO₂濃度）で省エネ燃焼を続けることができます。

(詳細はブログ　エアフィルターのはなし【1】と【2】にて）

②　ノズル・ディフューザ・ファンネルが同時に外に出る特殊ヒンジ採用。内部点検、掃除が容易になります。

③　ステンレス製ターボファン内装。風圧が強く、火炉トラブル時にも安定した高出力燃焼を維持します。

④　無給油ベアリング採用の風量調節ダンパー方式。切換が速くホコリに強いので、吸入空気量のHi-Low制御を正確に行います。

⑤　燃焼排ガス分析製品です。受注生産品になります。

　　（排ガス分析一例：FTB-40　高燃焼設定値O₂～4.7％　CO₂～12.3％　CO～13㏙　NOｘ～100㏙

　　　スモークテスターNo.～0　騒音値～83ｄＢ　ダンパー開度～5.5/10　A重油燃焼データ）



　　型式・仕様　　標準ノズル　　　　　電源　　　　　 モータ

　　ＦＴＢ-30　　2.5G+3.0G　　200ｖ　　φ3　　　0.4 kw 　120k 粗揉機火炉用

　　ＦＴＢ-40　　4.0G+6.0G　　200ｖ　　φ3　　　0.7kw 　 180K 葉打機火炉用

　　ＦＴＢ-50　　5.0G+8.0G　　200ｖ　　φ3　　　1.5kw 　 240ｋ 大型葉打.粗揉機火炉用

　　（使用燃料 A重油、灯油）



備考（オリンピア製　オイルバーナについて）



1.シンプルな構造と優れた燃焼特性

オリンピアオイルバーナは、取扱及びメンテナンスの容易さを考慮し、可能な限りシンプルな構造としています。
一方、着火特性・火炎の安定性を始めとする燃焼特性に対しては完璧さを追求する厳しい設計思想に徹底したテストを加えて商品化されていますので、必ず需要家のご満足を得られると確信します。

2.高い経済性

オリンピアオイルバーナは、それぞれの機種の特性にマッチするよう、部品一点にまで吟味し、バーナが全体として経済的に使用できることを目的とした省エネルギー設計としていますから、高いコストパフォーマンスを発揮します。

3.優れたマッチング技術

バーナは、装置或いは設備に取付けられ一体になってこそはじめて正常な性能を発揮するものです。装置或いは設備とバーナとの調和、優れたマッチング技術こそオリンピアの真価です。

（ オリンピア　オイルバーナカタログより ）



　　オリンピアバーナー、加藤鉄工バーナー、各種ガス・オイルバーナー等、

　　チューニングや燃焼テストを行い、安全安心な製品をお届けします。

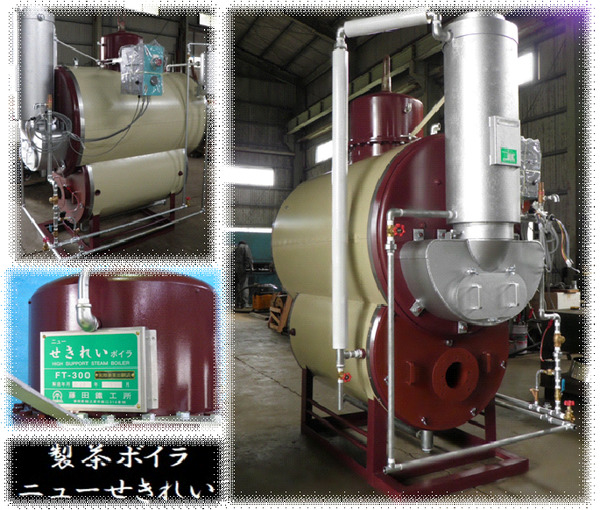

　　深蒸し専用ボイラー。お茶を蒸す蒸気へのこだわりが形に。



①　乾き度が高くてやわらかな飽和蒸気を安定供給。

②　特殊沸水防止構造により、深蒸しに適した蒸気を効率よく取り出します。



　型式・仕様

　FTN-300　正面幅：1,450　高さ2,250　全長2,060　（バーナー部別）

　　　　　　3.48㎥　0.05Mpa　最大蒸気量 200Kg/ｈ　煙突 250φ

　適用バーナー・・・BH-275　BH-250　BH-235　BH-220



　取り扱い バーナーノズル・・・Danfoss　Delavan　Hago-45°、60°、80°　

　（火炉、ボイラー用）　　　　　　　　　　　　　　　　　

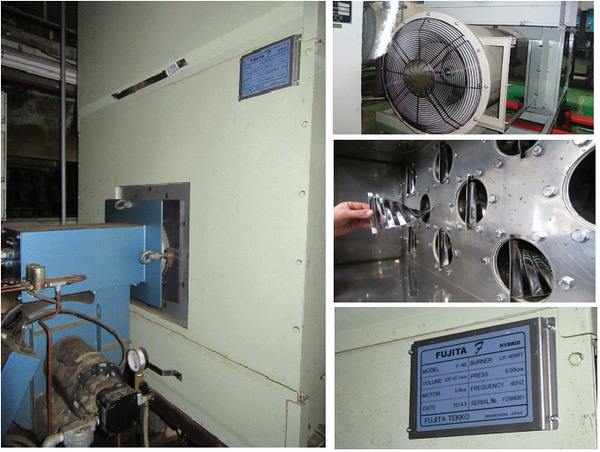

　熱が活きる！　CO₂削減に！　省エネ 火炉（熱風発生機） F power

　　熱風温度の上昇がとても早く、製品の内部水分量を素早く減らしたい工程に。　　

　　燃焼ガスと製品が非接触の間接加熱方式で安全、安心のクリーン熱風強力乾燥。清浄度 ◎　

　

【省エネこだわり性能】

①　FTBバーナーの性能が生きる高炉内圧設計で高い熱交換効率。バーナー取付マッチングテスト済。

②　熱交換器はバーナー輝炎の放射熱を最大限に活かすリバース燃焼方式で、熱交換に優れる放熱フィン採用。オールステンレス製。耐久性大。

③　熱交換の要となるステンレス伝熱管（煙管）は、一本ごとにガスシールドパッキン組込みネジ取付方式。

④　すべての伝熱管（煙管）にステンレス製ツイストプレートを挿入することで、燃焼ガスに二次流を起こして管内の速度分布を調整し、高い熱伝達率を促進。煙突径も細くなり（同仕様に比較して50％減）熱損失も減少。

⑤　断熱そして保温用の外板には高密度フェルト状ウール断熱材を使用。

　（密度40ｋｇ/㎥以上・熱伝導率0.049ｗ/ｍ・ｋ以下・熱間収縮温度400℃以上）

⑥　大風量、高効率なアルミダイキャストブレードWファンは、シンプルでホコリに強く点検、掃除が容易。

⑦　燃焼ガスは煙突から外部排出されるガス非接触加熱方式で、安全で製品にも衛生的。　

⑧　各パーツ交換可能。



　型式・仕様（製品一例）

　F power-30　正面幅：1,000　高さ：2,280　全長：2,240(㎜）

　　（バーナー）　FTB-30　　　　　　(押込軸流Wファン）　φ600　　　　　　(静圧）　0.5Kpa　

　　（風量）　　～170㎥/min　　　　（モーター）　　　　　3.7ｋｗ　　　　　(煙突）　φ160

　F power-40　正面幅：1,200　高さ：2,280　全長：2,380(㎜）

　　（バーナー）　FTB-40　　　　　　(押込軸流Wファン）　φ700　　　　　　(静圧）　0.5ｋpa　

　　（風量）　　～235㎥/min　　　　（モーター）　　　　　5.5ｋｗ　　　　　(煙突）　φ180

　F power-50　正面幅：1,400　高さ2,280　　全長：2,470(㎜）

　　（バーナー）　FTB-40　　　　　　(押込軸流TWファン）φ720　　　　　　 (静圧）　0.5ｋpa　

　　（風量）　　～280㎥/min　　　　（モーター）　　　　　5.5＋2.2ｋｗ　　 (煙突）　φ200



　

　熱が活きる！　CO₂削減に！　火炉（熱風発生機） F plus

　　間接加熱方式で安全、安心のクリーン熱風強力乾燥。　清浄度◎　

　　熱の効率が良く、温度が早く上がります。　　　　　　　　　　　　



【省エネこだわり性能】

①　バーナーの性能を生かす燃焼炉設計で高い熱交換効率。

②　熱交換器はオールステンレス製。　

③　熱交換の要となるステンレス伝熱管（煙管）は、一本ごとにガスシールドパッキン組込みネジ取付方式。

④　断熱そして保温用の外板には高密度ウール断熱材を使用。

⑤　大風量、高効率なアルミダイキャストブレード送風ファンは、シンプルでホコリに強く点検、掃除が容易。

⑥　燃焼ガスは煙突から外部排出されるガス非接触加熱方式で、安全で製品にも衛生的。各種ガス、オイルバーナー使用できます。

⑦　発熱量小型から大型まで、各サイズ設計、制作します。部品交換できます。





　　　製茶、食品、水産物、工業製品等

　　　各種火炉（熱風発生機）設計、製造、販売しています。

　　







　まつり屋台、山車の　足回り、車輪、ブレーキ装置・舞台蝶番

　屋台の運行を安全に、操舵をスムーズにします。　操舵と連携できるブレーキシステム。

　舞台踊りを安全に、オリジナルフラット蝶番。



前輪 関係　　　　操舵 旋回方式

　　　　　　 　① ロッド リンク連結式 （安定性良）、②テーブル回転式 （小回り良）



　　　　　　　　　前ブレーキハンドル仕様（左右両側、左片側）研磨ステンレス製

　　　　　　

後輪 関係　　　　後2輪ブレーキ 制動方式（屋台専用　手動機械式）

　　　　　　 　①車輪外周バンド式、②内拡バンドドラム式（鉄車輪）、③ドラム式（タイヤ）



車軸　　　　　　■ 角軸シャフト 又は●丸軸シャフト　　　　　　　　　　

　　　　　　　　　

車輪　　　　 　鉄製車輪（ノーマル、源氏車）、空気入りタイヤ、ノーパンクタイヤ（Φ600MAX）



取付フレーム　　肉厚長方角形 鉄コラム材（一例）塗装色は屋台フレームブラウン端面ホワイト色



舞台蝶番　　 上踊り 張り出し舞台用フラット蝶番（塗装色メタルゴールド） 納入実績（牧之原市静波一、二、東五、六、仲町、十一丁目屋台　牧之原市細江東慶林屋台　吉田町住吉東組屋台、上組屋台）



　　　　各地域の祭りに沿った安全で使いやすい足回りを材料力学に基づいて設計、製造しています。

　　　　製造時は事前に屋台、山車の祭行、操作方法の現場確認にお伺いすることがあります。

　　　　子供屋台は荷重MAX2000kgに設定しています。

　　　　尚、特別受注生産品のため試走、完成までにはお時間を頂きます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　



　一斉清掃が楽しくなる　溝（どぶ）掃除 補助機具

　側溝清掃の助っ人。　長く使える優れた耐久性。　　　　　　　　　　　　　　　　　　　　　　　　　　



アゲっぴー（改）　型式ーF600R（特願 No.2005-116260）溝蓋の取り外し，取り付け機具　

　　　　　　　　　クランプ範囲ー350∼600ミリ

　　　　　　　　　自重ー9.5㎏

　　　　　　　　　塗装ースペシャルブルー（クリアーコート）

　　　　　　　　　特に溝蓋の取り付けが安全で簡単に行えます。

　　　　　　　　　要所ステンレス使用。部品交換もできます。

　　　　　　　　　側溝掃除にステンレス製ジョレン併用が便利です。　　　　　　　　

　　

　　　　　　　　　　　　　　　　　　　　　　 　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　川魚好きが作った　アクアリウム、テラリウム 水槽スタンドのステンレス用具

　水、底石の入った水槽の重さに十分に耐える剛性を持つ。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

水槽スタンド　　　SUS304＃400研磨ステンレス材

　　　　　　　　　水槽寸法に合わせたオーダーメイド製作（大きな水槽もOK！）

　　　　　　　　　水平に調整できるアジャスター取付可

　　　　　　　　　安定感バツグンです。

　　　　　　　　　移動用キャスター承ります。

　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　お花を飾る！　花立て仕切小物　　　　　　　　　　　　　　　　　　 　　

　効果が持続します。　　　　　　　　　　　　　　　　　　　　



はなとも　　　　　花瓶、花立てに仕込みます。
　　　　　　　　　純度の高い銅金属材料を使用、アルゴン接合で作ります。
　　　　　　　　　耐久性が抜群
　　　　　　　　　お水交換の“匂~い”ゼロへ　

　　　　　　　　　寸法に合わせたオーダーメイド製作です。　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　

各種製品の詳細については、お問い合わせください ♪
